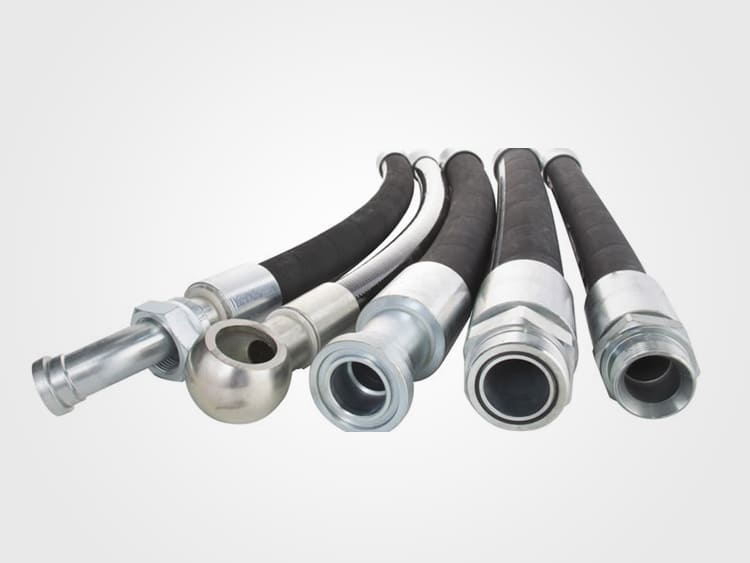

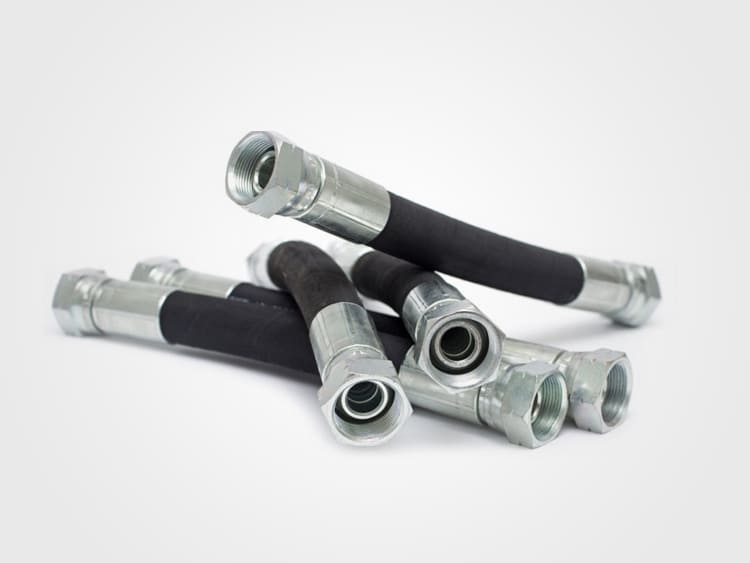

Mangueiras Hidráulicas Prensadas
As mangueiras foram desenvolvidas para substituir tubulações, apresentando vantagens como flexibilidade, absorvem vibrações, possibilita articulações, resistem a corrosão, facilitam a montagem, e estão disponíveis em uma grande variedade de bitolas e comprimentos, para diversas aplicações.
Evitar erros na escolha das mangueiras hidráulicas é também uma questão de economia de tempo, custo e agilidade na produção. Para definir qual tipo precisa, é necessário determinar suas especificações, ou seja, identificar o tipo de material que será transportado e suas características corrosivas (se houver), identificar a temperatura existente no material e a externa do sistema, a pressão máxima exercida por todo sistema.
Solicite um orçamento
Precisa de algum de nossos produtos?
ROSCAS BSPP (PARELELA)
| DASH |
Tipo Rosca |
No Fios |
Identificação Prática |
Diâmetro Encontrado |
| ∅ Ext. Macho |
∅ Int. Fêmea |
| POL. |
(mm) |
POL. |
(mm) |
| 2 |
BSPP 1/8" |
28 |
3/8" |
9,52 |
11/32" |
8,73 |
| 4 |
BSPP 1/4" |
19 |
17/32" |
13,49 |
15/32" |
11,9 |
| 6 |
BSPP 3/8" |
19 |
21/32" |
16,66 |
19/32" |
15,08 |
| 8 |
BSPP ½" |
14 |
13/16" |
20,63 |
3/4" |
19,05 |
| 10 |
BSPP 5/8" |
14 |
29/32" |
23,01 |
13/16" |
20,63 |
| 12 |
BSPP 3/4" |
14 |
1 1/32" |
26,19 |
31/32" |
24,6 |
| 16 |
BSPP 1" |
11 |
1 11/32" |
34,13 |
1 7/32" |
30,95 |
| 20 |
BSPP 1 1/4" |
11 |
1 21/32" |
42,06 |
1 17/32" |
38,89 |
| 24 |
BSPP 1 1/2" |
11 |
1 7/8" |
47,62 |
1 25/32" |
45,24 |
| 32 |
BSPP 2" |
11 |
2 11/32" |
59,53 |
2 7/32" |
56,35 |
ROSCAS UNF/UNS combinada com:
- Sistema de Vedação Metal Contra Metal J.I.C. 37o
- Sistema de Vedação Metal Contra Metal Anilha Cravada FLARLESS
- Sistema de Vedação Mecânica O-RING BOSS
| DASH |
Tipo Rosca |
No Fios |
Identificação Prática |
Diâmetro Encontrado |
| ∅ Ext. Macho |
∅ Int. Fêmea |
| POL. |
(mm) |
POL. |
(mm) |
| 2 |
UNF 5/16" |
24 |
5/16" |
7,93 |
9/32" |
7,14 |
| 3 |
UNF 3/8" |
24 |
3/8" |
9,52 |
11/32" |
8,73 |
| 4 |
UNF 7/16" |
20 |
7/16" |
11,11 |
25/64" |
9,92 |
| 5 |
UNF 1/2" |
20 |
1/2" |
12,7 |
7/16" |
11,11 |
| 6 |
UNF 9/16" |
18 |
9/16" |
14,28 |
1/2" |
12,7 |
| 8 |
UNF 3/4" |
16 |
3/4" |
19,05 |
11/16" |
17,46 |
| 10 |
UNF 7/8" |
14 |
7/8" |
22,22 |
13/16" |
20,63 |
| 12 |
UNS 1 1/16" |
12 |
1 1/16" |
26,98 |
31/32" |
24,6 |
| 16 |
UNS 1 5/16" |
12 |
1 5/16" |
33,34 |
1 7/32" |
30,95 |
| 20 |
UNS 1 5/8" |
12 |
1 5/8" |
41,27 |
1 17/32" |
38,89 |
| 24 |
UNS 1 7/8" |
12 |
1 7/8" |
47,62 |
1 25/32" |
45,24 |
| 32 |
UNS 2 1/2" |
12 |
2 1/2" |
63,5 |
2 13/32" |
61,12 |
ROSCAS CÔNICAS
- Padrão Americano NPT/NPTF
- Padrão Inglês BSPT
| DASH |
Tipo Rosca |
No Fios |
Identificação Prática |
Diâmetro Encontrado |
| ∅ Ext. Macho |
∅ Int. Fêmea |
| POL. |
(mm) |
POL. |
(mm) |
| 2 |
NPTF 1/8" |
27 |
13/32" |
10,31 |
23/64" |
9,12 |
| 2 |
BSPT 1/8" |
28 |
3/8" |
9,52 |
11/32" |
8,73 |
| 4 |
NPTF 1/4" |
18 |
35/64" |
13,89 |
15/32" |
11,9 |
| 4 |
BSPT 1/4" |
19 |
17/32" |
13,49 |
15/32" |
11,9 |
| 6 |
NPTF 3/8" |
18 |
43/64" |
17,06 |
19/32" |
15,08 |
| 6 |
BSPT 3/8" |
19 |
21/32" |
16,66 |
19/32" |
15,08 |
| 8 |
NPTF 1/2" |
14 |
27/32" |
21,43 |
3/4" |
19,05 |
| 8 |
BSPT 1/2" |
14 |
13/16" |
20,63 |
3/4" |
19,05 |
| 10 |
BSPT 5/8" |
14 |
29/32" |
23,01 |
13/16" |
20,63 |
| 12 |
NPTF 3/4" |
14 |
1 1/16" |
26,98 |
61/34" |
24,2 |
| 12 |
BSPT 3/4" |
14 |
11/32" |
26,19 |
31/32" |
24,6 |
| 16 |
NPTF 1" |
11,5 |
1 5/16" |
33,33 |
1 13/64" |
30,55 |
| 16 |
BSPT 1" |
11 |
1 11/32" |
34,13 |
1 7/32" |
30,95 |
| 20 |
NPTF 1 1/4" |
11,5 |
1 43/64" |
42,46 |
1 17/32" |
38,89 |
| 20 |
BSPT 1 1/4" |
11 |
1 21/32" |
42,06 |
1 17/32" |
38,89 |
| 24 |
NPTF 1 1/2" |
11,5 |
1 29/32" |
48,41 |
1 25/32" |
45,24 |
| 24 |
BSPT 1 1/2" |
11 |
1 7/8" |
47,62 |
1 25/32" |
45,24 |
| 32 |
NPTF 2" |
11,5 |
2 3/8" |
60,32 |
2 1/4" |
57,15 |
| 32 |
BSPT 2" |
11 |
2 11/32" |
59,53 |
2 7/32" |
56,35 |
ROSCA MÉTRICA (PARALELA) combinada com:
- Sistema de Vedação Metal Contra Metal DIN 3901/3902 Tubo com Anilha Cravada
- Sistema de Vedação Metal Contra Metal DIN 3868 GLOBESEALT
- Sistema de Vedação Mecânica GLOBESEAL D.K.O. DIN 3865
| Tipo Rosca |
Passo |
Identificação Prática |
Tipo Construção
DIN 3901/3902 |
| ∅ Ext. Macho |
∅ Ext. Fêmea |
∅ Ext. Tubo |
∅ Ext. Tubo |
| mm |
mm |
Constr. Leve |
Constr. Pesada |
| M12 x 1,5 |
1,5 |
12 |
10,5 |
6 |
- |
| M14 x 1,5 |
1,5 |
14 |
12,5 |
8 |
- |
| M16 x 1,5 |
1,5 |
16 |
14,5 |
10 |
8 |
| M18 x 1,5 |
1,5 |
18 |
16,5 |
12 |
10 |
| M20 x 1,5 |
1,5 |
20 |
18,5 |
14 |
12 |
| M22 x 1,5 |
1,5 |
22 |
20,5 |
15 |
14 |
| M24 x 1,5 |
1,5 |
24 |
22,5 |
- |
16 |
| M26 x 1,5 |
1,5 |
26 |
24,5 |
18 |
- |
| M30 x 2,0 |
2 |
30 |
28 |
22 |
20 |
| M36 x 2,0 |
2 |
36 |
34 |
28 |
25 |
| M42 x 2,0 |
2 |
42 |
40 |
- |
30 |
| M45 x 2,0 |
2 |
45 |
43 |
35 |
- |
| M52 x 2,0 |
2 |
52 |
50 |
42 |
38 |
